反击式破碎机的工作原理

　　 反击式破碎机又叫反击破，主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工，特别是用于高速公路、铁路、水电工程等流动性石料的作业，可根据加工原料的种类，规模和成品物料要求的不同采用多种配置形式。

　　 工作原理 反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。

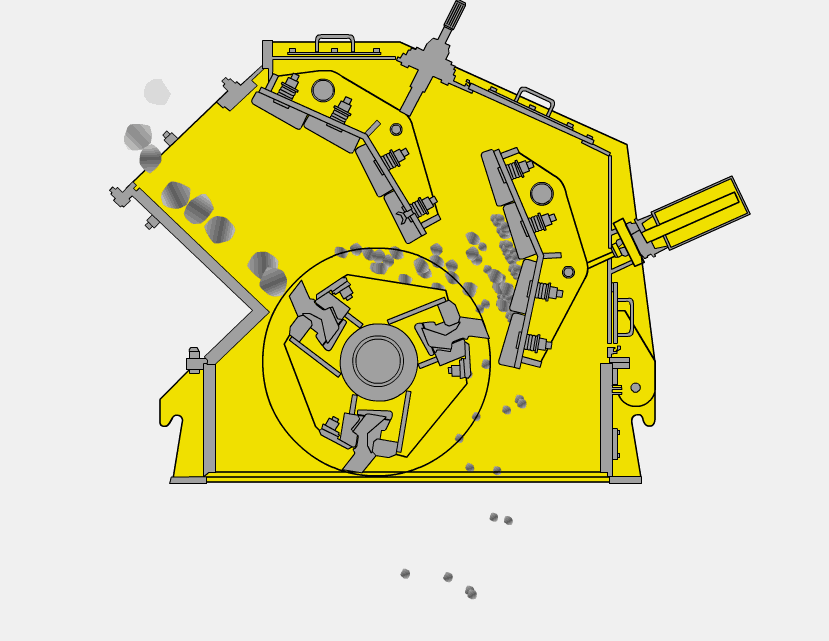

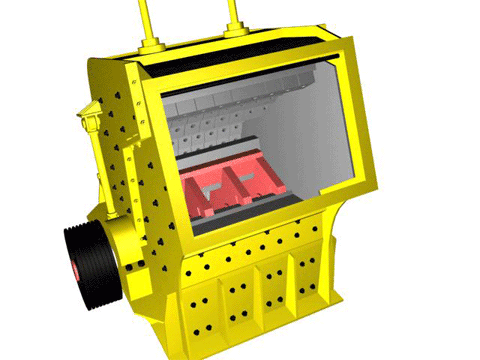

反击式破碎机工作原理

石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。

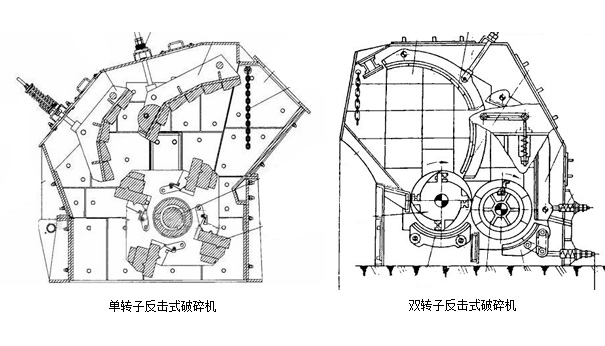

　　 构造 反击式破碎机包括单转子反击式破碎机、双转子反击式破碎机。其中单转子反击式破碎机结构比较简单，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区；由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后，继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。 反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移。 板锤 板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，一般为长条形。 压紧块 本零件广泛应用于各类矿山机械上，材质优，性能稳，可根据不同要求制作。负荷试运转完成后，应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。 零件组成

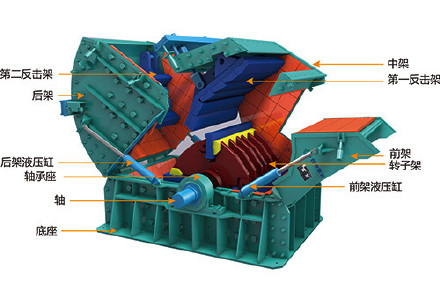

　　 反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

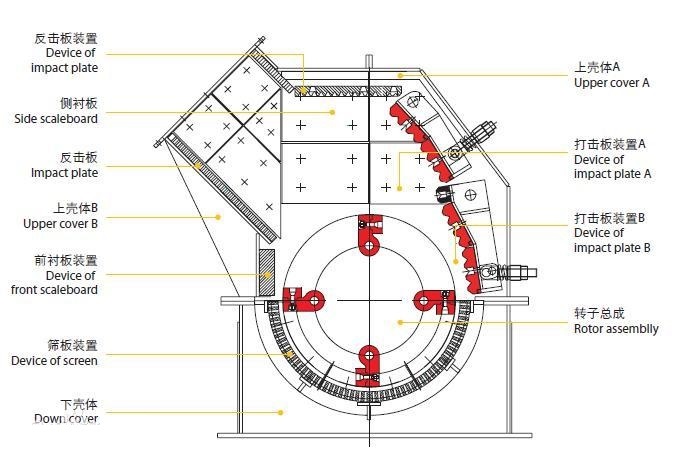

反击式破碎机零部件构成图

　　 反击板 反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度。 反击板的形式很多，主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击，因此可获得最佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后，在圆心区形成激烈的冲击粉碎区，以增加物料的自由冲击破碎效果。 反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。 反击式破碎机的转子大都采用整体铸钢制成，结构坚固耐用，易于安装板锤，它的质量大，能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。 方钢

方钢呈方形，可以分为有缝和无缝。有缝方钢是由钢板焊接在一起，做成方形钢管。无缝方钢是由无缝钢管改拔而制的。其抗压能力远远大于有缝方管。反击破方钢起到不让料从前方排出的作用；反击破严格执行热处理工艺，使用耐磨件强度高，关键部件采用托林顿轴承等国家出口免检产品，设备一次性投资，效益高。方钢理论重量计算公式：边长Х边长Х0.00785=kg/m（仅仅作为参考，以实际为主）。

　　 性能优势 反击式破碎机能处理边长100-500毫米以下物料，具抗压强最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源，交通、能源、水泥、矿山、化工等行业中用来中细碎物料。 其排料粒度大小可以调节，破碎规格多样化。 反击式破碎机是根据工作原理命名的，即利用反击破碎的原理对物料进行粉碎，是一种比颚式破碎机更加细的破碎机设备，在石料生产线中主要用于细碎作业，和颚式破碎机进行合作破碎。反击式破碎机在破碎的过程中有以下五个方面的优势性能。 一、反击式破碎机处理湿量大的物料更有效，有效防止物料堵塞。 在处理物料含水量过大时，反击式破碎机的进料溜槽和反击板可配备加热装置，防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象。 二、反击式破碎机适用的物料硬度更加广泛。 反击式破碎机的板锤采用机械夹紧结构牢固定于转子上，当随转子转动时具有很大的转动惯量。相对于锤式破碎机（锤头呈悬垂状态），反击式破碎机的转子具有更大的动量，适应破碎更坚硬的物料，们同时能耗较低。 三、可以方便灵活调节出料粒度，调节范围广 反击式破碎机可通过多种方式调节出料粒度，如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节，采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。 四、易损件的磨损小、金属利用率高 反击式破石机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时，进料会落至板锤表面（打击面），板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。 五、反击式破碎机备件更换简便、维护费用相应减少

　　 反击式破碎机转子上仅安装6只板锤，用设计的专用工具可方便地进行板锤的更换，更换一套板锤的只需一个班次的时间。

　　 反击式破碎机与锤式破碎机比较，两者工作原理相似，都是以冲击方式破碎物料，但是其结构和工作过程各有差异，主要区别如下：

　　 a、反击式破碎机的锤头和转子是刚性连接，利用速个转子的惯性对物料进行冲击，使其不仅被破碎，而且获得较大的速度和动能。

　　 b、反击式破碎机的破碎腔较大，使物料有一定的活动空间，充分利用冲击，反击和碰撞作用被破碎。

　　 c、反击式破碎机的锤头是自下向上迎击投入的物料的，并把它抛到上方的反击板上。锤式破碎机的锤头是顺着物料落下的方向打击物料。

　　 d、反击式破碎机下部一般没有篦条，产品粒度靠板锤的速度以及与反击板之间的间隙来保证。
