机械设计基础试题（9）

　　

一、选择题

　　

1. 在曲柄滑块机构中，当取滑块为原动件时，_____________死点位置。

　　

A 有一个

　　

B 没有

　　

C 有两个

　　

D 有三个

　　

2. 对于铰链四杆机构，当满足杆长之和的条件时，若取_________为机架，将得到双曲柄机构。

　　

A 最长杆

　　

B 与最短杆相邻的构件

　　

C 最短杆

　　

D 与最短杆相对的构件

　　

3. 一个渐开线圆柱齿轮上有两个可见圆，______、______和两个不可见圆：___、____。

　　

A 分度圆、齿顶圆； 基圆、齿根圆

　　

B 齿顶圆、基圆； 分度圆、齿根圆

　　

C 分度圆、基圆； 齿顶圆、齿根圆

　　

D 齿顶圆、齿根圆； 分度圆、基圆

　　

4. 渐开线齿廓基圆上的压力角

　　

A 大于零

　　

B 小于零

　　

C 等于零

　　

D 等于20°

　　

5. 用齿条型刀具范成加工渐开线直齿圆柱齿轮，当_______时，将发生根切现象。

　　

A Z=17

　　

B Z<17

　　

C Z>17

　　

D Z=14

　　

6. 标准平键联接的承载能力，通常取决于________。

　　

A 轮毂的挤压强度

　　

B 键的剪切强度

　　

C 键的弯曲强度

　　

D 键工作表面的挤压强度

　　

7．对于齿面硬度HB≤350的闭式齿轮传动，设计时一般_________。

　　

A 先按接触强度条件计算

　　

B 先按弯曲强度条件计算

　　

C 先按磨损条件计算

　　

D 先按胶合条件计算

　　

8. 阿基米德圆柱蜗杆的_______模数，应符合标准数值。

　　

A 端面

　　

B 法面

　　

C 轴面

　　

D 无

　　

9. 曲柄摇杆机构中，曲柄为主动件，则传动角是______________。

　　

A 摇杆两个极限位置之间的夹角

　　

B 连杆与摇杆之间所夹锐角

　　

C连杆与曲柄之间所夹锐角

　　

D 摇杆与机架之间所夹锐角

　　

10. 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是________________。

　　

A 增大滚子半径

　　

B 减小滚子半径

　　

C增大基圆半径

　　

D 减小基圆半径

　　



　　

二、计算题

　　

1. 计算机构的自由度。

　　

　　

2. 已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝150mm，传动比i12=4, 小齿轮齿数Z1=20。试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2。

　　

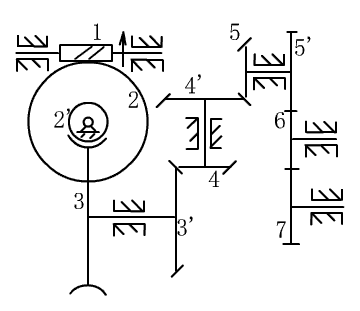

3. 图示轮系中蜗杆1为双头左旋蜗杆Z1=2，转向如图所示。蜗轮的齿数为Z2=50，蜗杆2为单头右旋蜗杆Z2’=1, 蜗轮3的齿数为Z3=40, 其余各轮齿数为Z3’=30, Z4=20, Z4’=26, Z5=18, Z5’=46, Z6=16, Z7=22。求i17。

　　

　　

三、作图

　　

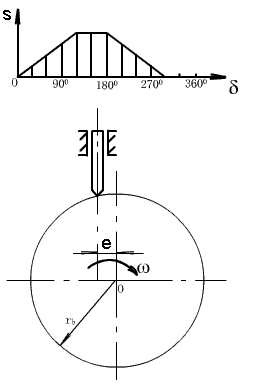

设计一偏置尖顶移动从动件盘形凸轮机构。已知从动件的运动规律， 曲线如图所示，凸轮的基圆、回转方向及从动件的初始位置如图所示，在图中的基圆圆周上已给出了十二个等分点。

　　

[说明] 作图过程可不作文字说明，但必须保留作图线。

　　

　　

四、简答题

　　

1. 滚动轴承在一般转速下的主要失效形式是什么？

　　

2. 常用螺纹的种类有哪些？各用于什么场合？

　　

3. 一般来说，带传动的打滑多发生在大带轮上还是小带轮上？

　　

4. 为什么常将轴设计为阶梯轴？

　　

5. 在进行滚动轴承的组合设计时应考虑哪些问题？
