塑胶件结构设计之装饰件与电镀件设计
塑胶产品设计之装饰件与电镀件设计注意事项:
现在的塑胶产品大都是讲究外观漂亮,吸引人们的眼球,从而增加人们的购买欲望,为了使产品达到美观的效果,经常会在模具上增加一些装饰件之类的产品。比如常见的塑胶件设计上用的用手机的边框,以及手机OK键等位置,以下是这些零伯在做产品设计时的一些注意事项,供大家参考。
1、装饰件的设计
1.1、装饰件的设计注意事项
1)装饰件尺寸较大时(大于400mm2),壳体四周与装饰件配合的粘胶位宽度要求大于2mm。在进行装饰件装配时,要用治具压装饰片,压力大于3kgf,保压时间大于5秒钟
2)外表面的装饰件尺寸较大时(大于400mm2),可以采用铝、塑胶壳喷涂、不锈钢等工艺,不允许采用电铸工艺。因为电铸工艺只适用于面积较小、花纹较细的外观件。面积太大无法达到好的平面度,且耐磨性能很差
3)电镀装饰件设计时,如果与内部的主板或电子器件距离小于10mm,塑胶壳体装配凹槽尽量无通孔,否则ESD非常难通过。如果装饰件必须采用卡扣式,即壳体必须有通孔,则卡位不能电镀,且扣位要用屏蔽胶膜盖住
4)如果装饰件在主机的两侧面,装饰件内部的面壳与底壳筋位深度方向设计成直接接触,不能靠装饰件来保证装配的强度
5)电镀装饰件设计时需考虑是否有ESD风险
6)对于直径小于5.0mm的电镀装饰件,一般设计成双面胶粘接或后面装入的方式,不要设计成卡扣的方式
1.2、电镀件装饰斜边角度的选取

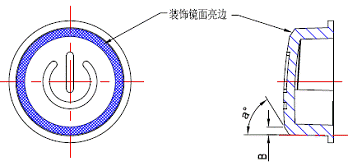

在要求电镀件装饰斜边为镜面亮边的情况下,图9-1中斜边角度取值应选择为a>45°,否则此边在实际效果上是黑边,并不会有镜面亮边效果,B值根据ID设计要求取值。
1.3、电镀塑胶件的设计
塑胶电镀层一般主要由以下几层构成,如下图所示:
a.电镀件的厚度按照理想的条件会控制在0.02mm左右,但是在实际的生产中,可能最多会有0.08mm的厚度,所以对电镀件装配设计时需要关注。镀覆层厚度单位为μm,一般标识镀层厚度的下限,必要时,可以标注镀层厚度范围
b.如果有盲孔的设计,盲孔的深度最好不超过孔径的一半,且不要对孔的底部的色泽作要求
c.要采用适合的壁厚防止变形,最好在1.5mm以上4mm以下,如果需要作的很薄的话,要在相应的位置作加强的结构来保证电镀的变形在可控的范围内
d.塑件表面质量一定要非常好,电镀无法掩盖注射的一些缺陷,而且通常会使得这些缺陷更明显
e.基材最好采用ABS材料,ABS电镀后覆膜的附着力较好,同时价格也比较低廉
